LCG-550地埋电缆故障探测仪

发布时间:2017-09-19点击量:68
  • LCG-550地埋电缆故障探测仪应用自主开发的测试技术和高频高压数据信号处理装置,使其具有好的电缆故障波形判断能力和简单方便的操作系统。
  • LCG-550地埋电缆故障探测仪应用自主开发的测试技术和高频高压数据信号处理装置,使其具有好的电缆故障波形判断能力和简单方便的操作系统。

一、产品简介

    LCG-550地埋电缆故障探测仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。
    LCG-550地埋电缆故障探测仪应用自主开发的测试技术和高频高压数据信号处理装置,使其具有好的电缆故障波形判断能力和简单方便的操作系统。

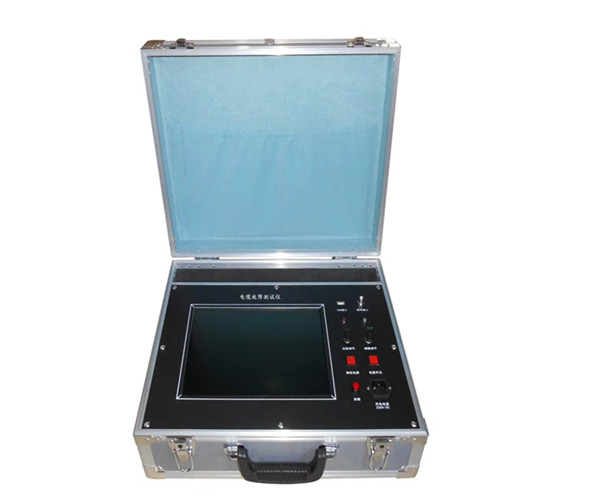

    LCG-550地埋电缆故障探测仪采用10吋真彩显示触摸屏幕,波形显示特别清晰。由于采用清晰屏幕触摸键,使得操作也十分简单。LCG-550地埋电缆故障探测仪也是本公司系列化电缆故障测试仪器的主要配套设备。

二、技术性能
   一、仪器功能与特点:
   1.适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路及高阻泄漏和高阻闪络性故障。
   2.在低压脉冲状态下,可自动完成故障距离的计算。
   3.可测35KV以下等级所有电缆的高、低阻故障,适应面广。
   4.具有冲击高压闪络法和低压脉冲法。
   6.具有方便的全中文菜单以及清晰屏幕触摸键操作。
   7.检测故障成功率、测试精度及测试方便程度优于国内其他检测设备。
   8.超大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。
   9.具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
   10.具有屏幕拷贝功能,可用于波形打印。
   11.按键定义简单明了,操作简单,可靠性高,测量方法简单快速。
   12.内置电源,可在无电源环境测试电缆的开路及低阻短路故障。
   13.具有USB接口,可用移动硬盘进行数据拷贝。
   14.具有通用的网络接口,可直接通过网络进行数据远程传输。
   二、主要性能指标:
   1.测试方法:冲击高压电流取样法;低压脉冲法。
   2.冲击高压:低于35KV。
   3.数据采样速率: 120MHz、90MHz、60MHz、30MHz、15MHz。
   4.测试距离:>40Km。
   5.读数分辨率:<0.5m。
   6.系统测试精度:<50cm。
   7.测试脉冲幅度:约400VP-P。
   8.具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形。
   9.能将仪器在不同的工作状态下测得的故障电缆波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
   10.内置电源:充满电后可连续工作2小时以上。
   11.工作条件: 温度-10℃~+45℃;相对湿度<90%;大气压力750±30mmHg。
