电缆识别仪

LCSB-3000调频电缆识别仪

发布时间:2017-09-20点击量:59
  • LCSB-3000调频电缆识别仪(可带电和不带电两用识别)是我公司根据电缆应用的特殊需要而研制的一种专用仪器,在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆(两条及两条以上)中判别出所要识别的停电或带电电缆。
  • LCSB-3000调频电缆识别仪(可带电和不带电两用识别)是我公司根据电缆应用的特殊需要而研制的一种专用仪器,在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆(两条及两条以上)中判别出所要识别的停电或带电电缆。

一、简介
    LCSB-3000调频电缆识别仪(可带电和不带电两用识别)是我公司根据电缆应用的特殊需要而研制的一种专用仪器,在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆(两条及两条以上)中判别出所要识别的
停电或带电电缆。它用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据,具有判别准确、快速、操作简单、应用范围广等特点,其准确度远高于点触、霍尔、开口等检测方式,是目前国内同类仪器中技术先进、性能优越的新型仪器。

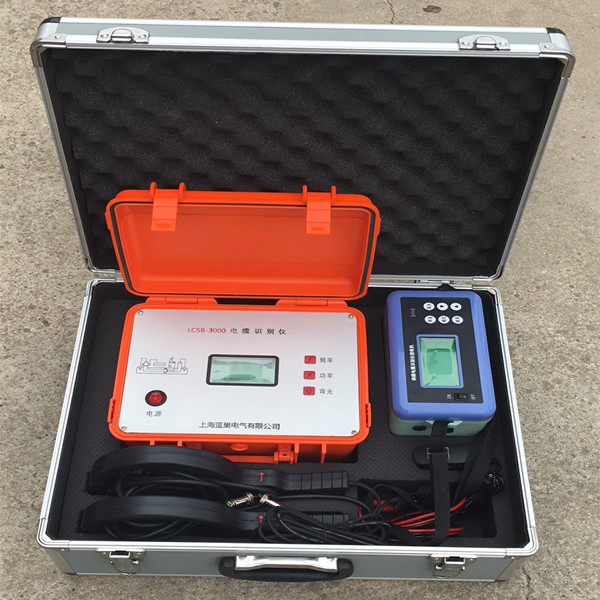

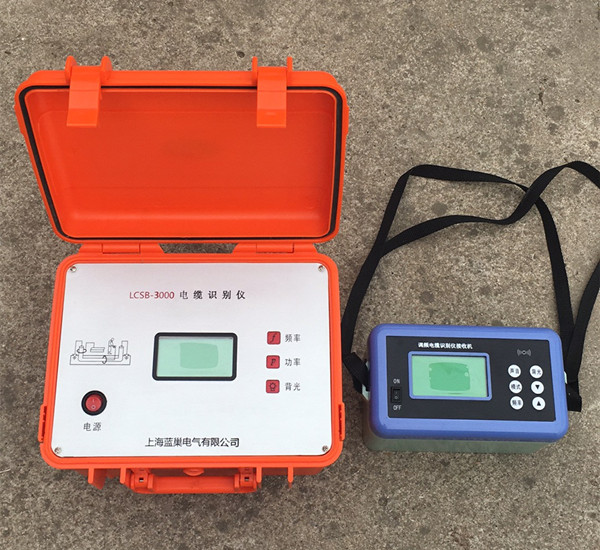

二、仪器组成及功能
 识别仪主要由以下六部分组成。
1.信号发射机:输出一定功率的高频电磁信号,施加到预识别停电或带电的电缆上,并在此电缆上产生恒定电流。
2.信号接收机:把耦合钳所检测到的信号,以光栅长短、数字大小及蜂鸣的形式显示出来,操作者以接收信号强弱为据作出判定。
3.耦合钳:用于发射和接收电磁信号(发射钳和接收钳的电性能不同,不要互换使用)。
4.充电器:用于信号发射机及接收机的充电。
5.直连信号线:为红黑双夹线,用于停电电缆的直连识别。
6.耦合钳连线:用于耦合钳与信号发射机及接收机的连接

三、主要技术指标

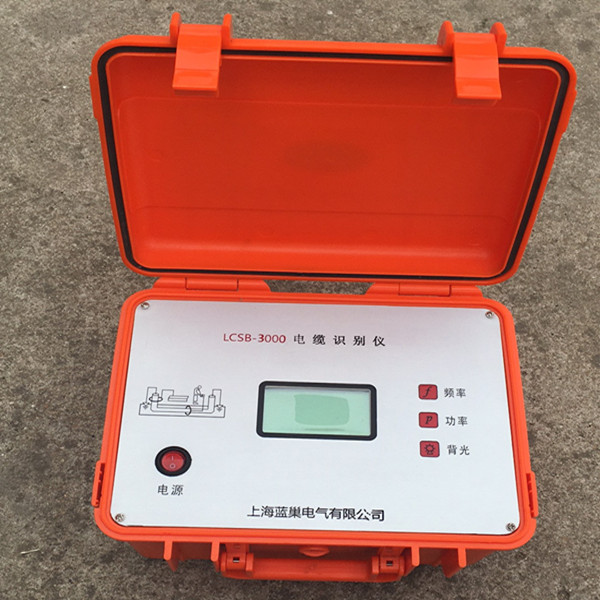

3.1.发射机
1)输出信号:输出四种频率的正弦交流信号,分别是低频、中频、高频、射频。
2)输出功率:恒功率输出,低、中、高三档(大不小于6)。
3)输出模式:直连法、耦合法。
4)阻抗显示:25500欧以内。
5)负载匹配:自动匹配。
6)显示界面:大屏液晶中文、图形显示,自带背光。
7)电    源:标准1号1.2V充电电池6节,充放电500次。
8)待机时间:大于8小时,电量提示。
9)过热过流:自动保护。
10)工作温度:-20℃—50℃
11)体    积:265×125×210mm
12)重    量:2 kg
3.2.接收机
1)接收频率:接收五种不同频率的正弦交流信号,分别是低频、中频、高频、射频、50HZ.
2)接收模式:耦合钳。
3)信号界面:数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4)显示界面:大屏液晶中文、图形显示,自带背光。
5)增益控制:手动调节,动态范围000——100db。
6)探测长度:直连电缆时,长15KM。.
                耦合电缆时,一次耦合可测3Km,多次耦合无限远。
7)电   源:标准5号1.2V充电电池6节,充放电500次。
8)待机时间:大于12小时,电量提示。
9)过热过流:自动保护。
10)工作温度:-20℃—50℃。
11)体    积:126×43×230mm
12)重    量:1.3Kg
