三通道,三相,三回路变压器直流电阻测试仪

发布时间:2018-03-20点击量:45



一、概述

          三通道,三相,三回路变压器直流电阻测试仪,绕组的直流电阻测量是变压器的例行试验之一,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,以保证变压器的安全运行。

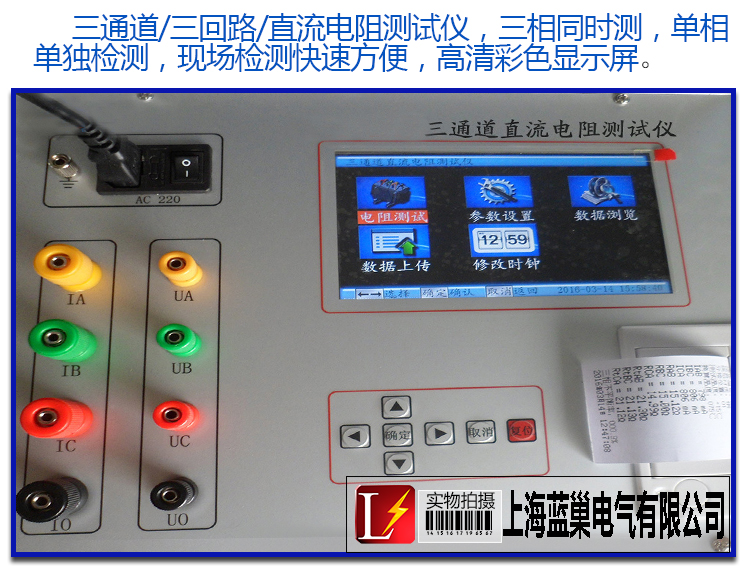

本公司开发生产的三通道直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,对有分接的变压器YN联接绕组可同时加电,同时采样,同时测量。对于△和对于△和Y型联接的绕组可一次接线,分别测量。测量时间大大缩短。极大的方便了工作人员的使用。



二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、         阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后先关闭电源,再拆除测试线。

7、测量无载调压变压器,一定要等放电指示停止后,切换档位。

8、在测试过程中,禁止移动测试夹和供电线路。



三、性能特点及技术指标

1.    输出电流及量程:输出电流:0-20A,量程:0.5mΩ-2KΩ。



电流

量程

电流

量程

20A

0.5mΩ-500mΩ

2A

20mΩ-5Ω

10A

1mΩ-1Ω

0.5A

2Ω-20Ω

5A

10mΩ-2Ω

0.2A

10Ω-50Ω



 注:50Ω以上量程请用0.2A档位测试。

2.    测试精度:  0.2%  最高分辨度: 0.1mΩ。
3.    仪器采用7寸大屏幕真彩色液晶显示,中文菜单、接线图形提示,操      作直观方便。

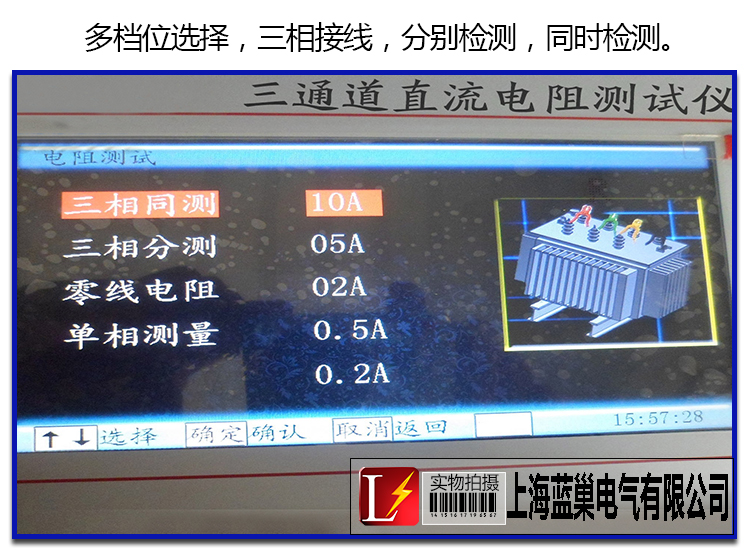

4.    对于YN联接绕组的变压器可同时测量(三相同测);对于△和Y联接绕组的变压器可一次接线分别测量(三相分测);可测量YN联接绕组的变压器N相的连接线电阻(零线电阻)。

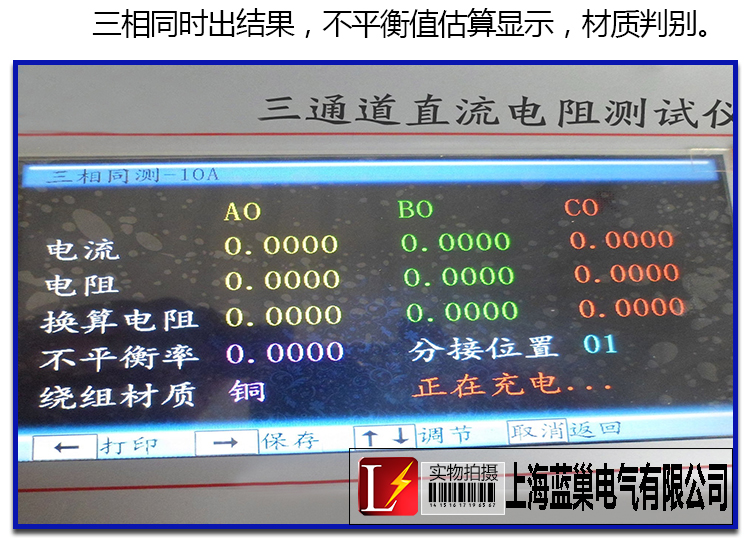

5.    可对绕组材质,测量温度进行换算;自动显示三相绕组不平衡率。
6.    可在测试界面手动调整分接位置。

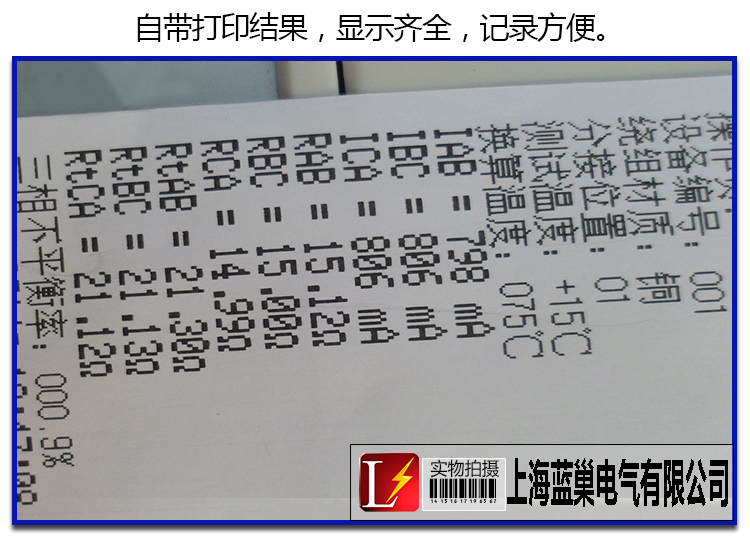

7.    具有大容量存储功能,可存储200条测试记录,
8.    工作电源: AC220V±10﹪;工作温度:﹣10℃~40℃;工作湿度:环境湿度<80%RH
9.    仪器重量:4㎏。
