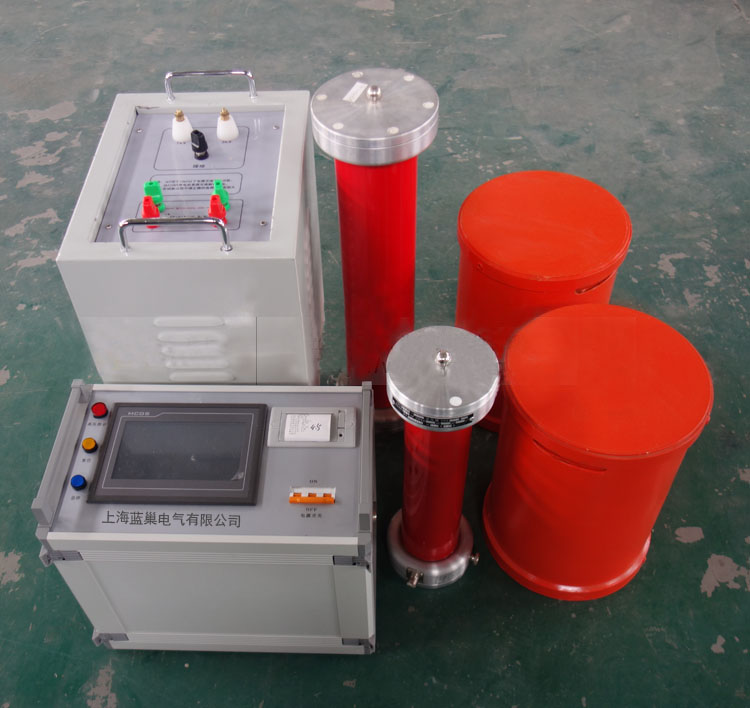

44KVA22KV变频串联谐振成套试验装置

额定容量：44kVA；

输入电源：单相220或三相380V电压，频率为50Hz；

额定电压：22kV

额定电流：2A

工作频率：30-300Hz；

装置输出波形：正弦波

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

温    升：额定负载下连续运行5min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；

激励变压器JLB-3kVA/1.5kV/0.4kV                      1台

额定容量：3kVA；

输入电压：0-400V，单相；

输出电压：1.5kV

结    构：干式；

重    量：约35kg；

变频电源3kW/220/380V                      1台

额定输出容量：3kW

工作电源：220/380±10%V（单/三相），工频

输出电压：0 –400V，单相，

额定输入电流：7.5A

额定输出电流：7.5A

电压分辨率：0.01kV

电压测量精度：1.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度：    0.1%

运 行 时 间：额定容量下连续5min

额定容量下连续运行5min元器件最高温度≤65K;

噪 声 水 平：≤50dB

高压电抗器DK-22kVA/22kV              2节

额定容量：22kVA;

额定电压：22kV；

额定电流：1A；

电 感 量：92H/单节；

品质因素：Q≥30 (f=45Hz)；

结    构：干式；

重    量：约30kg；

电容分压器FR-30kV/3500pF               1套

额定电压：30kV；

高压电容量：3500pF

介质损耗：tgσ≤0.5%；

分 压 比：1000：1

测量精度：有效值1.5级;

重    量：约6kg；
