1000V直流电缆故障测试仪

发布时间:2018-03-21点击量:39









一、直流电缆故障测试仪产品介绍

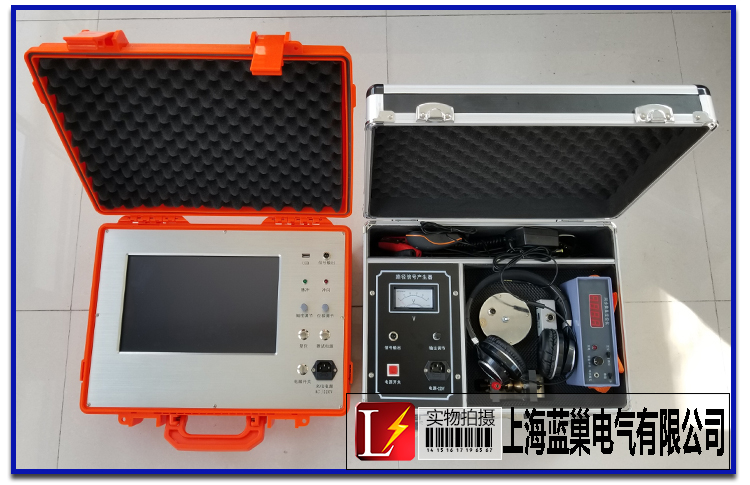

         LCG-530C直流电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性,用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。电力电缆故障测试仪整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

二、直流电缆故障测试仪测试范围
1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电缆走向及埋设深度。

三、产品特性
1、国内采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。

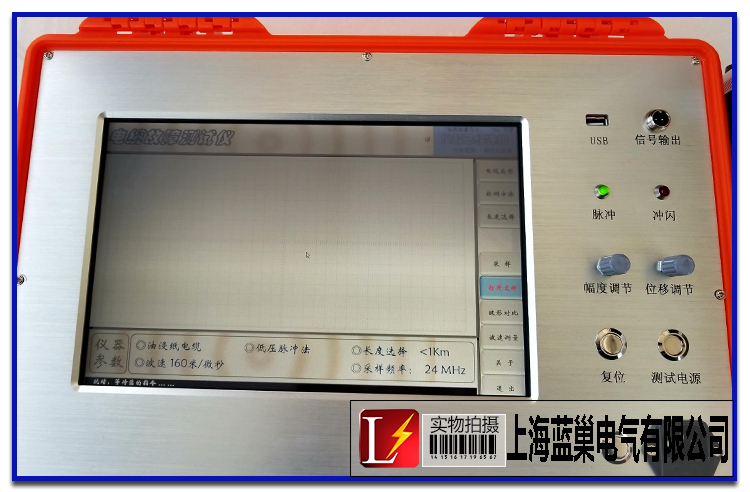

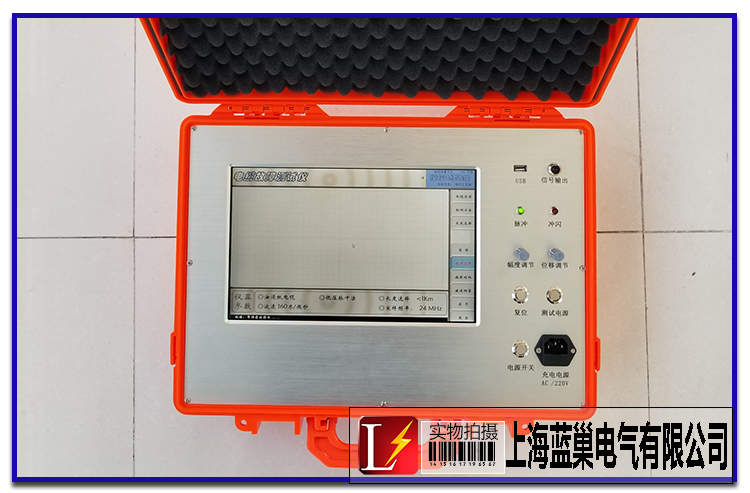

2、国内采用12.1英寸大屏幕系统,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代。
3、采用USB通信接口,采集信号稳定,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。
4、软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.15米,波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,提高测试精度,减少误差。
5、支持最新开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。
6、 8G电子盘内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。

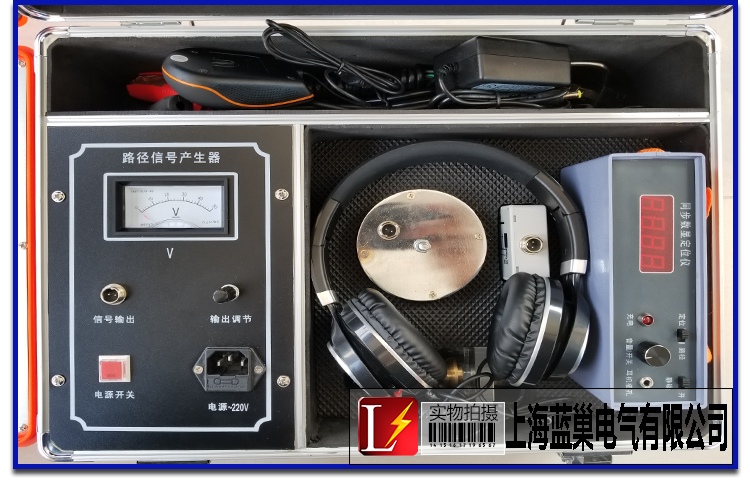

7、关键的精确定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。
8、新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。

四、测试仪参数
显示方式:12.1英寸工业级液晶屏(XP操作平台)
存储容量:8 G
测试方法:低压脉冲法、冲闪电流法、直闪电流法
操作方式:触控鼠标操作
测试距离:不小于60km
最短测试距离(盲区):0-5米或无盲区
精确定点误差:±0.2m
测试误差:系统误差小于±1%
分辨率:V/50m;V为传波速度m/μs;软件游标0.15米。
仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)
电源与功耗:
AC 220V±10% 不大于15W
DC 12V(7AH) 不大于20W
待机时间:可连续使用4小时左右。
信号频率:15KHz正弦波
输出功率:Pomax≥100W
输出阻抗:Zo=Zc(电缆特性阻率)
震荡方式:断续
主机重量:9.8kg
环境温度:-10℃~+40℃
外形尺寸:180mm×300mm×400mm
相对湿度:RH≤85%(25℃)
