高压电缆外护套故障定位仪

高压电缆外护套故障定位装置

一、简介

本装置是查找铺设后超高压电缆外护层破损故障的专业设备。能在故障电缆停电情况下，对电缆外护层故障进行准确定位。

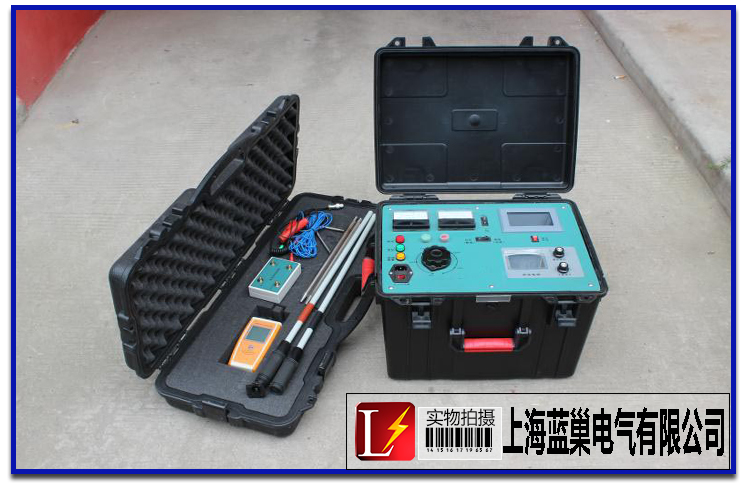

装置包含两部分：

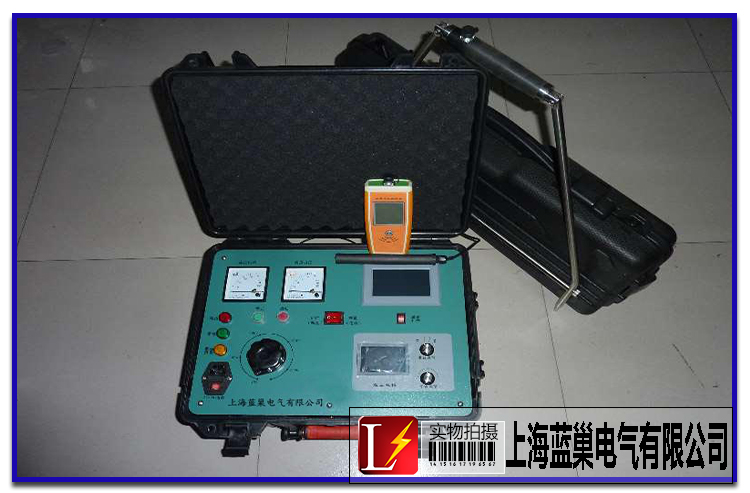

1.高压电缆外护套故障定位测试主机：

采用新型高压智能电桥进行护层故障测距，还可用于护层直流耐压试验及高阻接地故障的烧穿。

同时主机可以为超高压电缆护层故障定点提供大功率高压脉冲信号源。

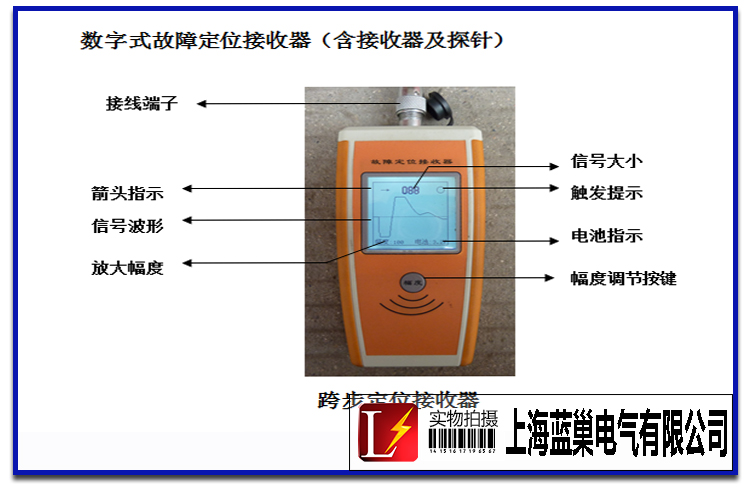

2．数字式故障定位接收器：

利用跨步电压法精确定位故障点。

二、特点：

1.主机采用新型高压智能电桥，只需要输入电缆全长，测试完毕彩色液晶屏直接显示故障距离及故障/全长的比例等信息，操作简便，无需人工计算。

2.主机采用大功率高压直流信号源，可用于护层直流耐压试验及高阻接地故障的烧穿。

3.数字式故障定位接收器具有信号波形显示、故障点方向指示等功能。抗干扰能力强，简单直观，

4.接收跨步电压的不锈钢探针组合式设计，便于携带。

5.电桥测试平衡电流最大可到100 mA，测试更稳定，抗干扰更强，国内外厂家一般小于40 mA，

三、技术参数 ：

 总体定位精度

  利用高压智能电桥测距误差：±0.2%L±2m

利用跨步电压法精测定点误差：±50cm

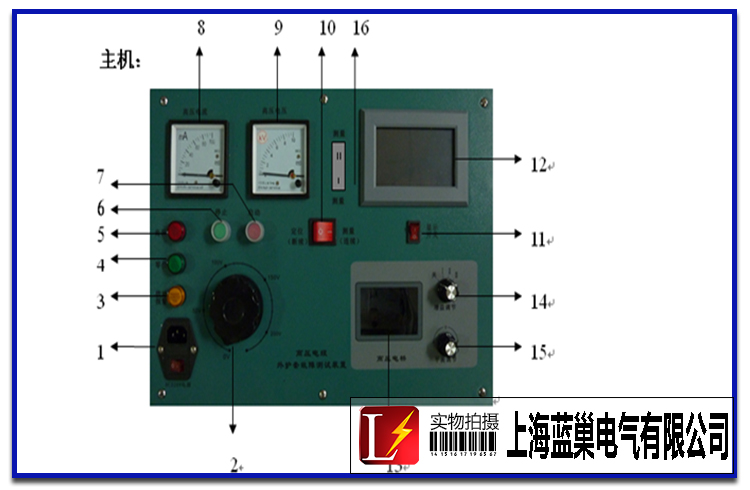

1、主机：

输出电压：DC 0～10kV

输出电流：0～100mA 输出方式：连续/断续

智能电桥测试平衡电流：10～100mA

最大输出功率：1kW  持续烧穿功率：800w

 电源：AC 220V，50Hz，6A

使用条件：温度: -20—40℃；湿度10-90％RH；海拔<4500m

体积：480mm×370mm×320mm。

重量：20kg。
